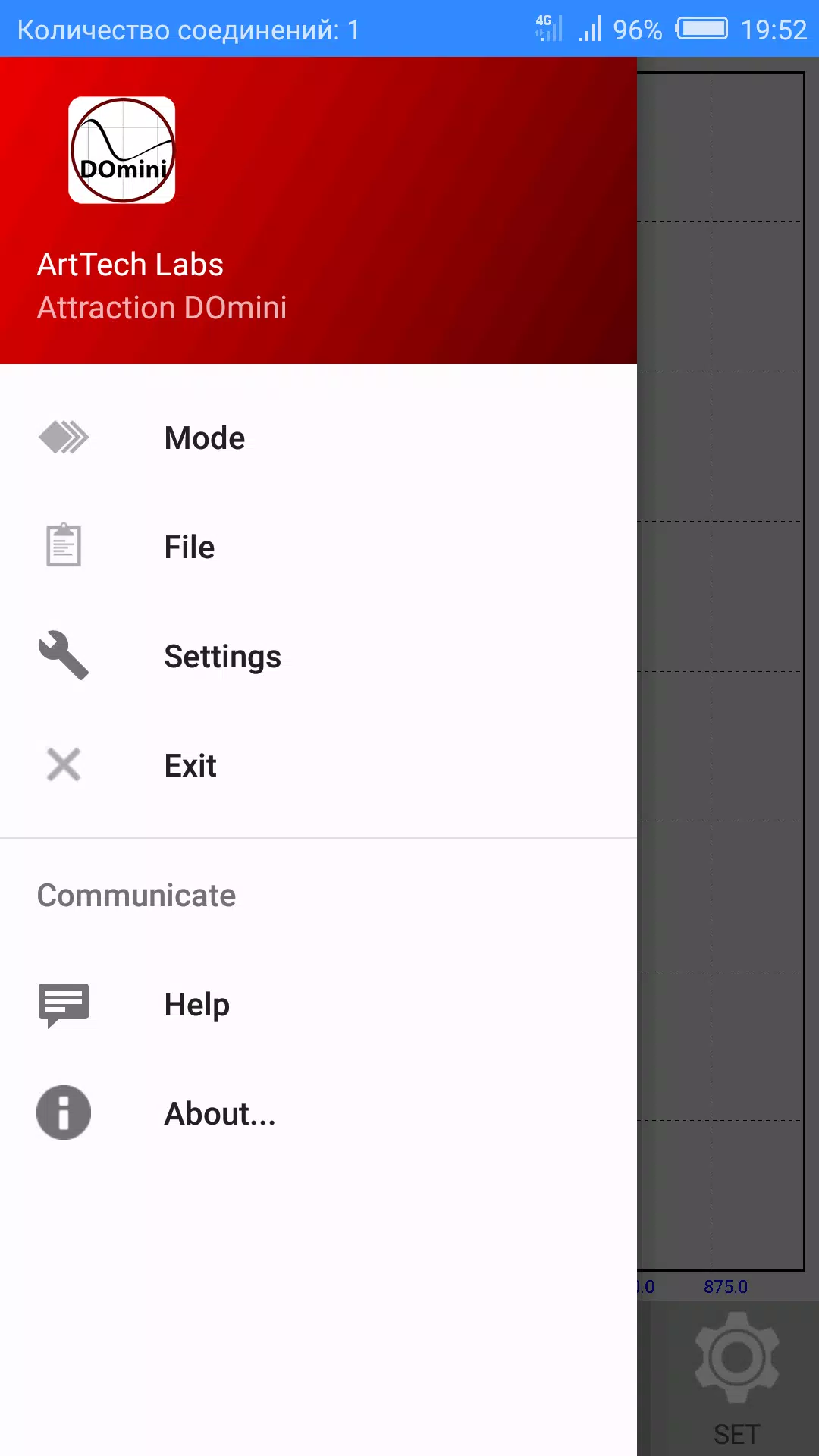

Présentation du Domini, un oscilloscope numérique de logiciel de gestion polyvalent conçu pour répondre à un large éventail d'utilisateurs, des étudiants et des amateurs de radio amateurs (Arduino) aux chercheurs expérimentaux et aux ingénieurs électroniques. Cet outil innovant est rempli de fonctionnalités qui en font un ajout essentiel à tout laboratoire électronique.
Caractéristiques de l'oscilloscope numérique Domini

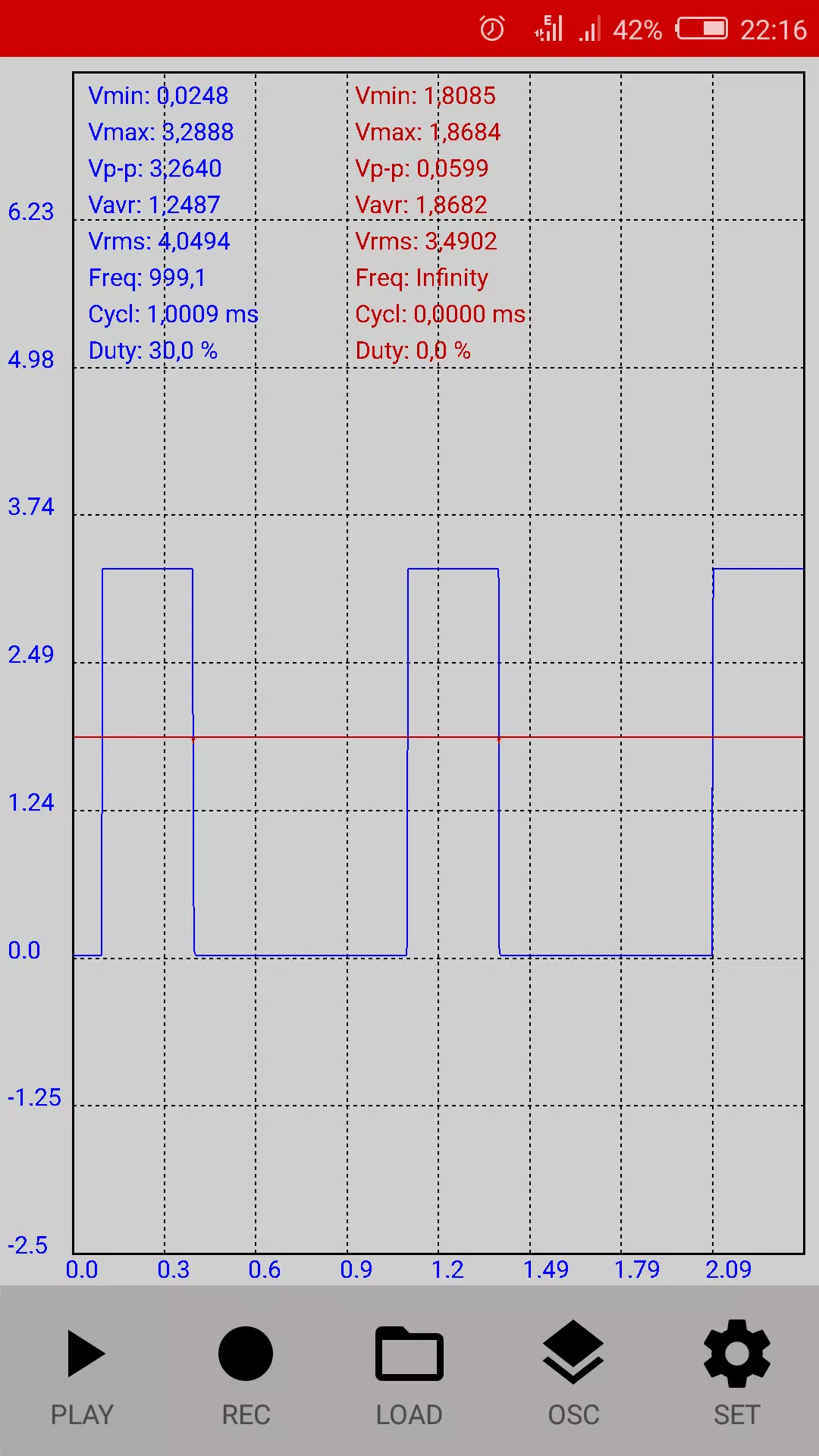

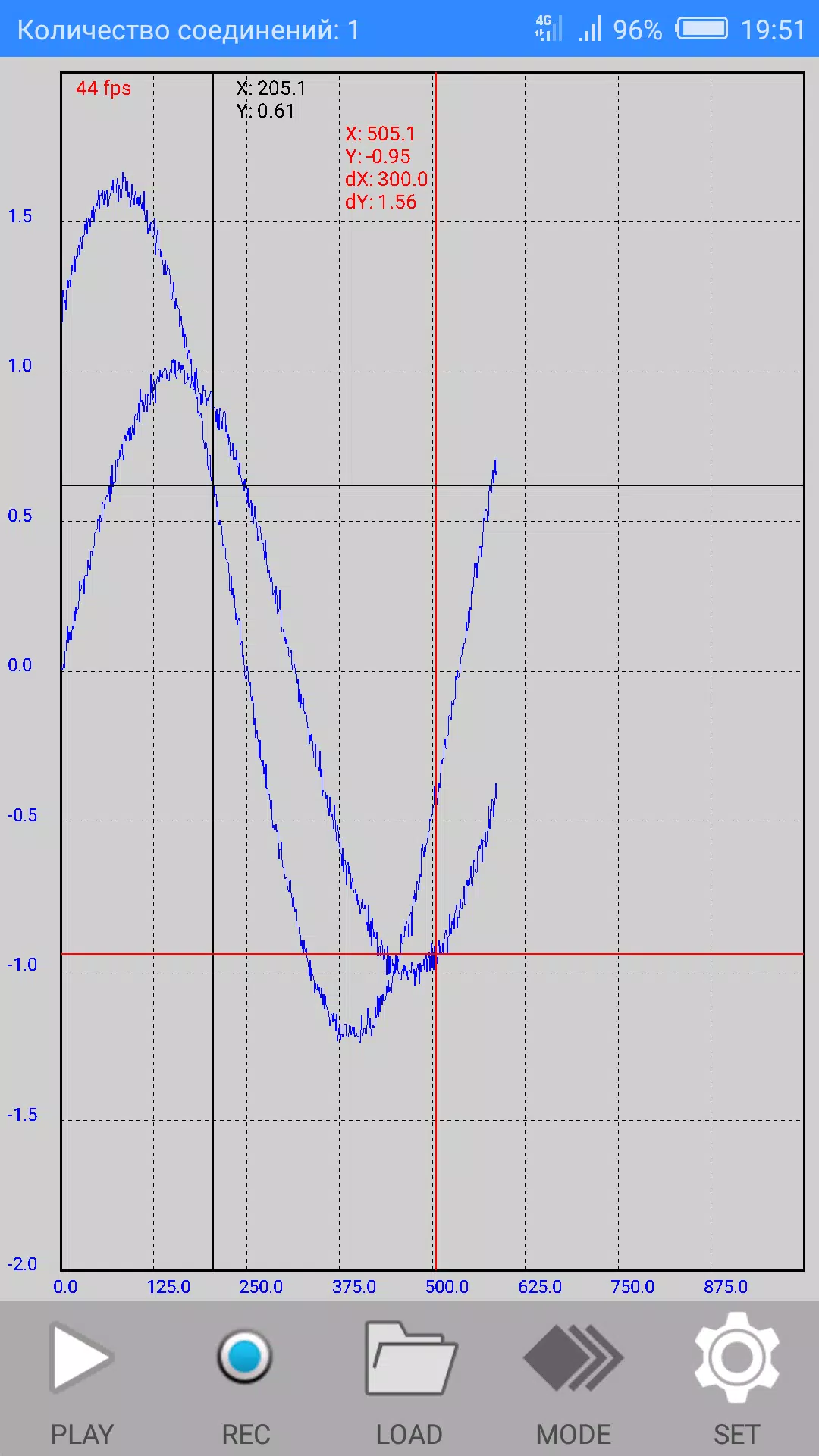

- Mesurer les canaux: équipés de 6 canaux, dont 4 analogiques et 2 numériques, permettant une analyse complète du signal.
- Modes de mesure: propose 4 modes distincts - simple, normal (veille), automatique et enregistreur - pour s'adapter à divers scénarios de test.
- Événements de déclenchement: capable de déclencher des événements de la capture des données à la survenue d'événements spécifiques, en garantissant des mesures précises.
- Analyse de Fourier en temps réel: permet une analyse de fréquence en temps réel en utilisant la transformée de Fourier rapide pour des informations détaillées sur le signal.
- Capacité de mémoire: stocke jusqu'à 13 200 mesures de forme d'onde et prend en charge jusqu'à 26 mesures d'analyseur logique à 400 échantillons.
- Vitesse de mesure: les canaux analogiques peuvent effectuer entre 5 000 et 1 000 000 de mesures par seconde, tandis que les canaux numériques varient de 5 000 à 12 millions de mesures par seconde.
- Disponibilité de tension: fournit des tensions disponibles de + 3,3 V et + 5V pour alimenter vos projets.
- Calibration de la sonde: dispose d'étalonnage pour les sondes et de l'établissement de ses unités, garantissant des lectures précises.
- Compatibilité des sondes: compatible avec les sondes d'oscilloscope standard X1 et X10, offrant une flexibilité dans la mesure.
- Plage de tension: mesure les tensions allant de ± 5V à 0 ÷ 10V (± 15V à 0 ÷ 30V) avec une sonde x1.
- Résolution ADC: possède une résolution ADC 10 bits pour une capture précise du signal.
- E / S numérique: comprend 4 entrées / sorties numériques avec des capacités PWM pour les applications de contrôle polyvalent.
- Interfaces numériques: prend en charge les interfaces numériques SPI, I2C, UART et 1 fil, facilitant la communication avec divers ICS.
Applications de l'oscilloscope numérique Domini
- Analyse du signal: idéal pour l'analyse provisoire des signaux analogiques et numériques, offrant une vue complète du comportement de votre circuit.
- Analyse de fréquence: utilise une transformée de Fourier rapide pour une analyse de signal de fréquence approfondie, cruciale pour comprendre les caractéristiques du signal.
- Contrôle de l'appareil: contrôle les périphériques externes via 4 ports d'E / S, améliorant votre capacité à automatiser et à tester les systèmes.
- Génération PWM: génère des signaux PWM allant de 3 Hz à 10 MHz, utile pour une variété d'applications en électronique.
- Tests de circonscription: parfait pour tester des circuits intégrés avec des interfaces numériques telles que SPI, I2C, UART et 1-Wire, assurant la compatibilité et la fonctionnalité.
- Source de tension: sert de source fiable de tensions + 3,3 V et + 5V (jusqu'à 30mA), idéal pour alimenter de petits projets ou des composants de test.
- Acquisition de données: fonctionne comme un système d'acquisition de données, permettant la connexion à divers capteurs comme la température, l'humidité et l'irradiance pour une analyse environnementale détaillée.
- Détection d'état à haute résistance: détecte les états de haute résistance dans les ports d'entrée / sortie (état z), essentiels pour le dépannage et l'assurance de l'intégrité du circuit.
Avec son ensemble de fonctionnalités robuste et sa large gamme d'applications, l'oscilloscope numérique Domini se distingue comme un outil incontournable pour toute personne impliquée dans l'électronique. Que vous soyez étudiant, amateur ou professionnel, cet appareil améliorera votre capacité à analyser, tester et innover dans le monde de l'électronique.
